毫米波雷达生产自动化测试系统
系统概述
毫米波雷达生产自动化测试系统用于对车载毫米波雷达进行EOL下线标定与功能指标检测，系统具有功能齐全、自动化程度高、测试速度快等特点。

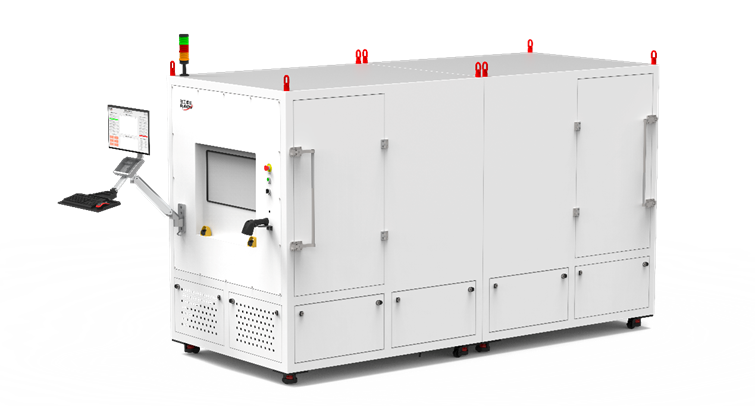

系统图片
系统功能
※ 测试频率范围：24GHz ~ 25GHz、76GHz ~ 81GHz、92GHz ~ 94GHz
※ 测试功能范围：
a) 标定校准：雷达幅度、相位标定校准；
b) 功能测试：目标距离、角度、速度等方便的识别能力和精度测试；
c) 射频测试：天线方向图、EIRP、辐射功率、功率平坦度、有效贷款等；
d) 电气测试：工作电压、电流；休眠电压、电流。
※ 支持产线自动化上下料
※ 测试配置管理，测试报告生成
※ 支持接入制造执行系统MES系统实现雷达信息导入及测试结果上传
系统特点
※ 提供毫米波雷达测试环境及设备
※ 自动化硬件控制功能
※ 自动化测试功能
※ 雷达数据采集与储存
※ 可以满足：
a) 毫米波雷达自动化上下料
b) 毫米波雷达自动化雷达标校、测试及测试报告生成
自动化测试软件
软件功能
※ 支持接入产线自动化上下料系统实现自动化上下料
※ 支持接入制造执行系统MES系统实现雷达信息导入及测试结果上传
※ 支持测试项配置及管理
※ 支持测试报告生成
※ 支持测试结果数据统计
※ 支持易损件更换提醒
※ 具有毫米波雷达测试项目自动化测试功能
※ 支持自动化及手动控制系统硬件，及硬件状态监控
※ 支持异常报警及异常原因快速定位
※ 支持系统软件日志记录

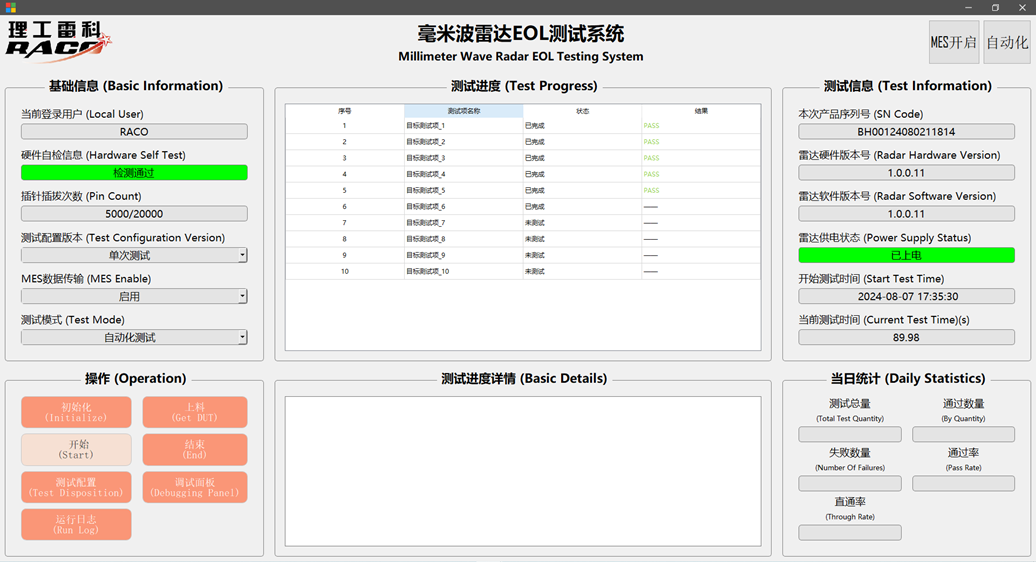

软件主界面示意图
系统指标
——
应用场景
——

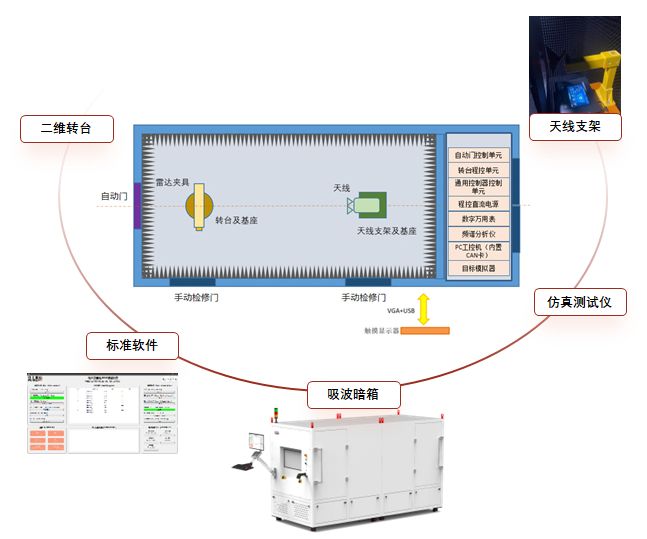

系统组成
主要组件包括：吸波暗箱、二维转台、天线支架、毫米波雷达测试仪、标准软件
系统类别

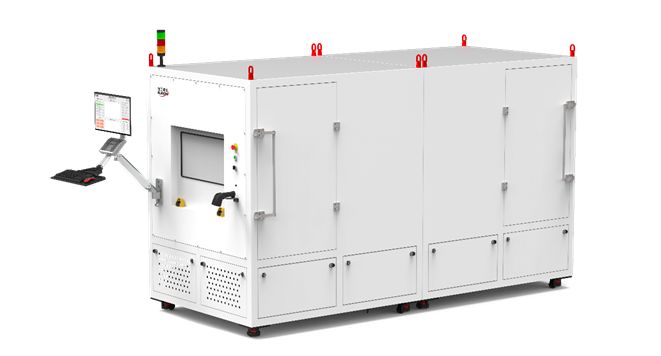

※ VRTE_EOL_E600 车载毫米波雷达测试
应用于车载前向雷达和角雷达生产测试
※ VRTE_EOL_T500 特种雷达测试
特种雷达定制化生产测试工装，可进行标校测试、功能测试

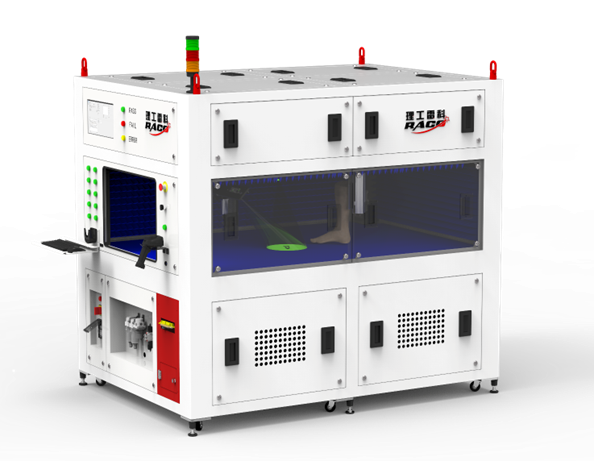

※ VRTE_EOL_X500 穿戴及智能家居雷达测试
适配小孔径毫米波雷达生产测试，双测试工位设计，大大提高测试效率
