RGS 2001系列卫星导航信号模拟器是一款便携式模拟仿真设备，支持全频点模拟仿真导航信号输出，也可实现外场环境下真实卫星信号的模拟，满足外场测试需求以及快速检测、验证导航终端功能、性能和故障排查。

产品概述

RGS 2001系列卫星导航信号模拟器是一款便携式模拟仿真设备，支持全频点（包括BDS、GPS、GLONASS、Galileo、SBAS、NAVIC和QZSS）模拟仿真导航信号输出，也可实现外场环境下真实卫星信号的模拟，满足外场测试需求以及快速检测、验证导航终端功能、性能和故障排查。

产品特点

※ 全频点信号仿真

RGS2001 GNSS信号模拟器是一款便携式模拟仿真设备，支持全频点（包括BDS、GPS、GLONASS、Galileo、SBAS、NAVIC和QZSS）模拟仿真导航信号输出，也可实现外场环境下真实卫星信号的模拟，满足外场测试需求以及快速检测、验证导航终端功能、性能和故障排查。

※ 对天同步功能

可在外场环境下模拟真实卫星信号，提供与实际天空信号一致的仿真输出，适用于外场测试需求

※ 便携设计

设备轻便，便于携带，适用于实验室、野外或移动测试场景

产品功能

星座仿真：卫星轨道仿真、卫星钟差仿真、延时差分TGD仿真等
轨迹仿真：具有静态、动态轨迹生成能力
环境仿真：电离层延迟仿真、对流层延迟仿真、地面大气参数仿真等
仿真控制：各通道伪距、功率等独立设置能力，针对星座模型生成导航电文能力，大气层、电离层模型参数设置能力
数据记录：具有观测量数据、导航电文数据存储功能
配备自动化测试软件可对导航终端：定位精度、测速精度、灵敏度等指标进行自动测试

工作原理

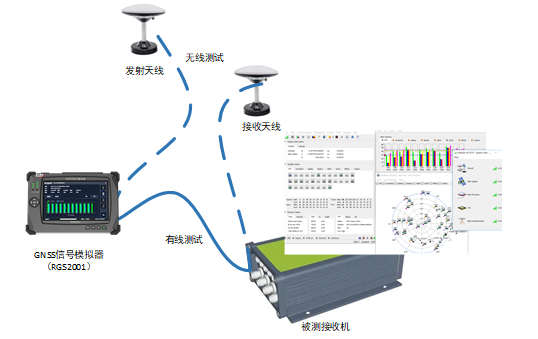

GNSS信号模拟器（RGS2001）依据时间、用户轨迹数据、卫星轨迹数据产生导航信号，将导航信号输出给接收机，接收机可输出测试数据。通过对比GNSS信号模拟器理论数据与接收机测试数据进而可实现对接收机的故障排查；GNSS信号模拟器采用同一场景文件测试多个接收机，可实现对接收机的一致性测试。采用GNSS信号模拟器测试接收机，按照连接方式分，可分为有线测试和无线测试两种。

技术参数

RGS 2001系列技术参数
频点
BDS	B1I、B2I、B3l、B1C、B2a、B2b	RGS2001-BDS-N频点选件
GPS	L1C/A、L1C、L2C、L5	RGS2001-GPS-N频点选件
GLONASS	L1C/A、L2C/A、L3OC	RGS2001-GLO-N频点选件
Galileo	E1、E5a、E5b	RGS2001-GAL-N频点选件
QZSS	L1C/A、L2、L5	RGS2001-MIX-N频点选件
NAVIC	L5
SBAS	BDSBAS、WAAS、EGNOS	RGS2001-SBAS-N频点选件
信号精度
通道间一致性	0.3ns	RGS2001_Bm基础配置
相位噪声
-75dBc/Hz 100Hz； -80dBc/Hz 1KHz -85dBc/Hz 10kHz； -90dBc/Hz 100KHz		RGS2001_Bm基础配置
输出信号功率
功率范围	-150dBm~-60dBm	RGS2001_Bm基础配置
功率分辨率	≤0.2dB
功率准确度	≤0.7dB
模拟通道数
每频点不少于16个，多径4路		RGS2001_Bm基础配置
模拟信号动态
速度	≥15000m/s	RGS2001_Bm基础配置
加速度	≥1000m/s²
加加速度	≥1000/s³
10MHz 时钟信号
输入幅度	7~10dbm	RGS2001_Bm基础配置
输出幅度	10±1dbm
信号阻抗	50±10Ω
1PPS秒脉冲信号
脉冲宽度	20us±1us	RGS2001_Bm基础配置
信号幅度	≥3V
信号阻抗	50±10Ω
接口
1*10MHz输出 SMA		RGS2001_Bm基础配置
1*10MHz输入 SMA
1*1PPS输出 SMA
1*射频输入 SMA
1*射频输出 SMA
1*网口
其他指标
整机尺寸	长×宽×高：≤ 320mm×200mm×100mm	RGS2001_Bm基础配置
重量	≤ 5Kg
工作电压	AC220V
续航时间	≥ 3h
整机功耗	≤ 80W

可选选件

RGS 2001系列可选选件
类型	指标	参数
基础选件	RGS 2001_Bm	RGS 2001产品的主机基础配置，可搭配不同频点选件或自动化测试软件
模拟频点	RGS 2001-BDS-N	生成BDS：B1I、B2I、B3I、B1C、B2a、B2b频点信号
	RGS 2001-GPS-N	生成GPS：L1C/A、L1C、L2C、L5频点信号
	RGS 2001-GLO-N	生成GLONASS：L1C/A、L2C/A、L3OC频点信号
	RGS 2001-GAL-N	生成GALILEO：E1、E5a、E5b频点信号
	RGS 2001-MIX-N	生成QZSS：L1 C/A 、L2 、L5频点信号
	RGS 2001-MIX-N	生成NAVIC：L5频点信号
	RGS 2001-SBAS-N	生成SBAS：BDSBAS 、WAAS 、EGNOS频点信号
自动化测试软件	RGS 2001_ATS	实现对RGS 2001控制与被测接收机的自动评估功能
注：“N”代表频点数量

应用场景

※ 汽车电子导航终端产线测试

※ 低空领域导航终端产线测试

※ 导航模块/芯片制造测试

※ 工业科研导航终端故障排查
