RGS 9001系列卫星导航信号模拟器

RGS 9001系列卫星导航信号模拟器是新一代全球卫星导航系统多频点信号模拟器，可实现全频点导航信号仿真导航系统。支持双用户以及干扰信号仿真。

产品概述

RGS 9001系列卫星导航信号模拟器是新一代全球卫星导航系统多频点信号模拟器，可实现全频点导航信号仿真包括： BDS、GPS、GLONASS、 Galileo、QZSS、NAVIC和SBAS等导航系统。支持双用户以及干扰信号仿真，可用于导航芯片、模块、整机研制、生产、测试、试验、检定及维修保障各个环节。

产品特点

※ 支持双用户仿真以及干扰仿真

※ 可对空间段、环境传输段、地面用户段进行仿真，进而输出导航信号

※ 用户可根据需求设置参数对导航终端功能、性能以及完好性进行测试

※ 丰富的仿真模型以及具备较大的仿真动态

产品功能

※ 仿真能力

支持星座仿真

支持轨迹仿真

支持环境效应仿真

支持组合导航仿真

支持RTK仿真

支持天线仿真建模

支持异常仿真

支持双用户仿真

支持干扰仿真

※ 参数设置功能

仿真时间设置

仿真功率设置

卫星轨道设置

环境效应参数设置

轨迹参数设置

※ 数据存储及状态展示

支持仿真数据导出功能

支持仿真实时状态显示

※ 测试模式

具备自动化测试功能

远程控制功能

有线测试

无线测试

工作原理

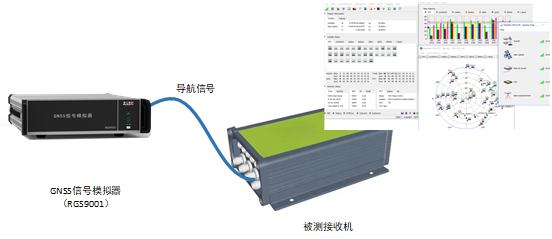

卫星导航信号模拟器可设置双用户仿真依据仿真时间、用户轨迹数据、卫星轨迹数据产生导航信号，将导航信号输出给接收机，接收机可输出测试数据。通过比对卫星导航信号模拟器理论数据与接收机测试数据进而可实现对接收机的性能评估。

工作原理示意图

技术参数

RGS 9001系列技术参数
星座、频点模拟能力:
BDS	B1I 、B1C、B2l、B2a、B2b、B3l	RGS 9001-BDS-N频点选件
GPS	L1C/A 、L1C 、L1P 、L2C 、L2P 、L5	RGS 9001-GPS-N频点选件
GLONASS	L1C/A 、L2C/A 、L3OC	RGS 9001-GLO-N频点选件
Galileo	E1 、E5a 、E5b	RGS 9001-GAL-N频点选件
QZSS	L1C/A 、L2 、L5	RGS 9001-MIX-N频点选件
NAVIC	L5
SBAS	BDSBAS 、WAAS 、EGNOS	RGS 9001-SBAS-N频点选件
通道数	最大512通道	RGS 9001_Bm基础配置
更新率	1000Hz/500Hz/200Hz/100Hz（主机默认）/50Hz
信号功率
功率范围	-165dBm ~ -20dBm（单星）	RGS 9001_Bm基础配置
功率准确度	≤ 0.2dB
信号精度
通道一致性	≤ 0.3ns	RGS 9001_Bm基础配置
信号质量
谐波功率	≤ -40dBc	RGS 9001_Bm基础配置
杂波功率	≤ -50dBc
信号动态
仿真高程	≥ 8000Km	RGS 9001_Bm基础配置
相对速度	≥ 120000m/s
加速度	≥ 8000m/s²
加加速度	≥ 10000m/s³
轨迹仿真
静态、低动态（车辆、飞机、舰船等）、高动态轨迹（导弹、低轨卫星等）仿真功能		RGS 9001_Bm基础配置
圆周、螺旋等多种特殊轨迹仿真功能
外部输入载体轨迹文件导入功能
通过外部接口载体轨迹实时闭环仿真功能
组合导航仿真
生成IMU误差模型的INS辅助数据		RGS 9001_Bm基础配置
RTK仿真
RTK差分、定向和姿态等测试		RGS 9001_RTK仿真选件
环境效应仿真
电离层、对流层、多路径		RGS 9001_Bm基础配置
天线仿真建模
天线方向图参数设置		RGS 9001_Bm基础配置
异常仿真
闰秒、伪距、功率异常		RGS 9001_Bm基础配置
双用户仿真
同时仿真两个用户，且相互对立		RGS 9001_2U双用户仿真选件
支持低轨卫星仿真		RGS 9001_LEO低轨卫星仿真选件
干扰仿真
压制干扰（最大6通道）	1.5GHz频段： BDS：B1、GPS：L1、GLONASS：L1、Galileo：E1、QZSS：L1、SBAS：BDSBAS 、WAAS 、EGNOS	RGS 9001_F1_M频段选件
	1.2GHz频段： BDS：B3、GPS：L2、GLONASS：L2、Galileo：E6、QZSS：L2	RGS 9001_F2_M频段选件
	1.1GHz频段： BDS：B2、GPS：L5、GLONASS：L3、Galileo：E5、QZSS：L5、NAVIC：L5、SBAS：BDSBAS 、WAAS 、EGNOS	RGS 9001_F3_M频段选件
欺骗干扰	位置、速度、时间拉偏	RGS 9001_CH欺骗仿真选件
仿真参数设置
仿真时间设置、仿真功率设置、卫星轨道设置、环境效应参数设置、轨迹参数设置		RGS 9001_F1_M频段选件
仿真数据导出
广播星历、导航电文、卫星运行状态信息、载体运动状态信息		RGS 9001_F1_M频段选件
实时状态展示
卫星星座、编号、俯仰角、方位角、伪距、伪距率、电离层误差、对流层误差等信息显示，以及天空视图、运动轨迹显示		RGS 9001_F1_M频段选件
自动化测试
配备自动化测试软件可对导航终端：定位精度、测速精度、灵敏度等指标进行自动测试		RGS 9001_ATS, 自动化测试评估选件
远程控制
实现远程软件对设备的仿真控制		RGS 9001_Bm基础配置
支持有线、无线测试		RGS 9001_Bm基础配置
接口
1PPS输入接口	BNC*1, 3.3V LVTTL	RGS 9001_Bm基础配置
1PPS输出接口	BNC*1, 3.3V LVTTL
10MHz输入接口	BNC*1, 7~10dbm
10MHz输出接口	BNC*1, 10±0.5dbm
导航信号输出接口	BNC*1
网络接口	RJ45*1
VGA	1个
USB	2个
其他指标
工作电压	AC 220V	RGS 9001_Bm基础配置
功耗	300W(典型功耗)
尺寸	宽×高×深：488mm×221mm×549mm
重量	30Kg（典型重量）

可选选件

RGS 9001系列可选选件
选件	型号	功能
基础选件	RGS9001_Bm	RGS9001产品的主机基础配置，可搭配不同频点选件或自动化测试软件
频点选件	RGS9001-BDS-N	生成BDS：B1I、B2I、B3I、B1C、B2a、B2b频点信号
	RGS9001-GPS-N	生成GPS：L1C/A、L1P、L1C、L2C、L2P、L5频点信号
	RGS9001-GLO-N	生成GLONASS：L1C/A、L2C/A、L3OC频点信号
	RGS9001-GAL-N	生成GALILEO：E1、E5a、E5b频点信号
	RGS9001-MIX-N	生成QZSS：L1 C/A 、L2 、L5频点信号
	RGS9001-MIX-N	生成NAVIC：L5频点信号
	RGS9001-SBAS-N	生成SBAS：BDSBAS 、WAAS 、EGNOS频点信号
RTK功能选件	RGS9001-RTK	试下RTK 差分、定向和姿态等测试
用户选件	RGS9001-2U	实现双用户测试
低轨卫星仿真选件	RGS9001-LEO	实现低轨卫星仿真
干扰仿真选件	RGS9001-CH	实现欺骗干扰测试
	RGS9001_F1_M	实现1.5GHz频段压制干扰测试
	RGS9001_F2_M	实现1.2GHz频段压制干扰测试
	RGS9001_F3_M	实现1.1GHz频段压制干扰测试
自动化测试软件	RGS9001_ATS	实现对RGS9001控制与被测接收机的自动评估功能
注：“N”代表频点数量 “M”代表频段通道数量，单台设备最大生成6个通道

应用场景

※ GNSS 接收机研发、生产与测试

※ 卫星信号、导航卫星系统、导航电子对抗等研究

※ 定向/测姿导航终端研发、生产与测试

※ 汽车、通信、卫星信号等领域导航测试
