VRTE_III 可广泛应用于毫米波雷达芯片、整机研发测试，毫米波雷达计量检测，ADAS系统硬件在环（HiL）仿真测试，以及车辆在环（ViL）仿真测试等领域。

产品概述

VRTE_III 毫米波雷达测试仪，可以模拟多个独立的目标回波信号，用于毫米波雷达感知性能测试和动态场景仿真。支持24GHz / 60GHz / 77GHz / 79GHz等多种工作频段，可广泛应用于毫米波雷达芯片、整机研发测试，毫米波雷达计量检测，ADAS系统硬件在环（HIL）仿真测试，以及车辆在环（VIL）仿真测试等领域。

产品特点

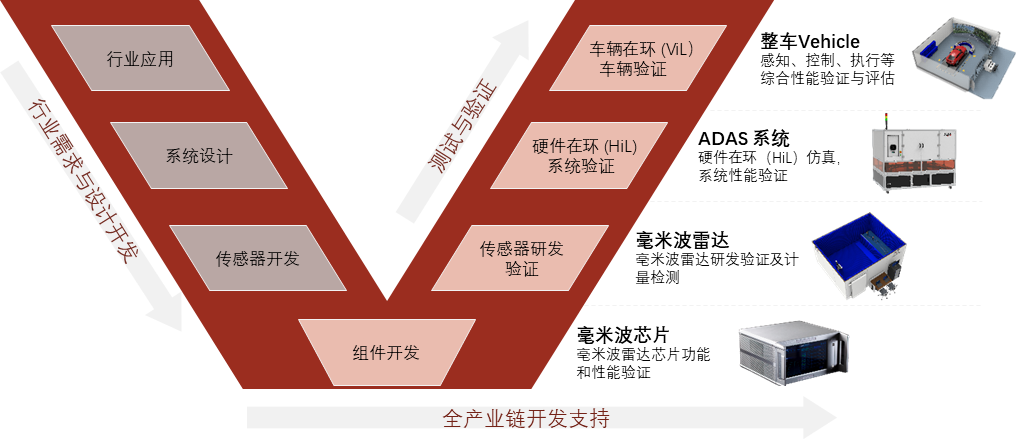

VRTE_III 覆盖从组件研发和ADAS系统实施和验证期间的所有毫米波雷达测试。

产品功能

※ 支持毫米波雷达信号收发功能

a) 支持 24 / 60 / 77 / 79 GHz等多个频段

b) 最大支持 5 GHz瞬时带宽

※ 可模拟多个独立距离 / 速度 / RCS的目标回波

a) 最大支持4个独立目标模拟

b) 可以模拟静止 / 运动 / 静止非零速度目标

c) 目标距离小至 3m，最大至 1600m

d) 目标速度高达 ± 720 km/h

e) 目标RCS动态高达 90 dB

※ 支持毫米波雷达芯片性能测试

※ 支持毫米波雷达整机性能测试

※ 支持毫米波雷达计量检测

※ 支持ADAS系统硬件在环（HIL）仿真测试

※ 支持车辆在环（VIL）仿真测试

产品软件

VRTE_III 产品内置操作软件，软件主要分为操作区域和显示区域，便于参数设置和查看测试信息。在参数设置上，简化了需要的参数设置项目，仅需简单的几个操作即可完成测试，大大提高测试效率。显示区域不仅可以展示目标信息还可以展示设备和操作日志信息，能够快速查看设备运行状态和其他信息。

产品软件示意图

工作原理

毫米波雷达测试仪是一种用于雷达系统测试和校验的关键技术设备，主要模拟目标回波特性，以便测试雷达系统的性能和准确性。

其基本工作原理是接收雷达发出的毫米波信号，按预设的目标参数（如距离、速度和RCS）处理这些信号，然后精确的模拟信号回波，发回给雷达系统。这样即可在实验室环境中模拟真实世界中的各种情况，极大地提高了雷达系统的开发效率和安全性。

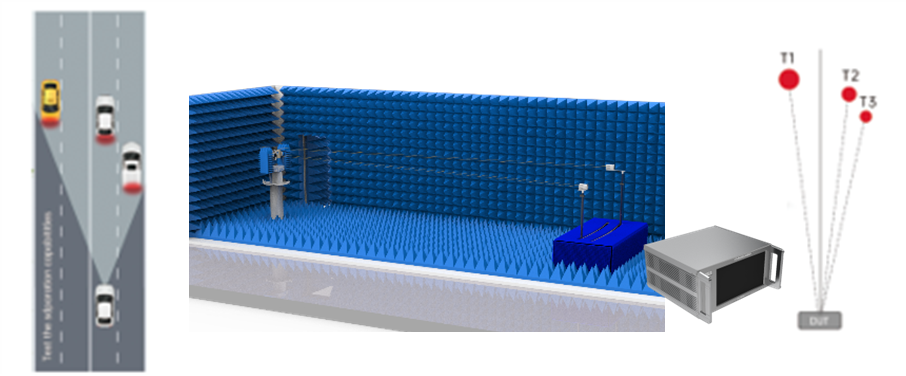

工作原理示意图

技术参数

VRTE_III 技术参数
目标数量	1 ~ 4个
目标距离	距离范围	3 ~ 1600 m
目标距离	距离步进	0.01 m
目标速度	速度范围	-720 km/h ~ 720 km/h
目标速度	速度步进	0.01 km/h
目标RCS	RCS 动态范围	90 dBsm
	RCS 步进	0.5 dB
	RCS 线性度	± 0.5 dB（典型值）
刷新率	≤ 10 ms
测试距离	0.5 m ~ 10 m（推荐雷达远场距离）

可选选件

VRTE_III 可选选件
频率范围选件	描述	说明
VRTE_III_B01	频率覆盖范围 24 GHz~25 GHz	1 GHz 瞬时带宽
VRTE_III_B02	频率覆盖范围 60 GHz~64 GHz	4 GHz 瞬时带宽
VRTE_III_B03	频率覆盖范围 76 GHz~77 GHz	1 GHz 瞬时带宽
VRTE_III_B04	频率覆盖范围 76 GHz~79 GHz	3 GHz 瞬时带宽
VRTE_III_B05	频率覆盖范围 76 GHz~81 GHz	5 GHz 瞬时带宽
距离选件	描述	说明
VRTE_III_D01	具有距离全覆盖能力	在3m~400m，无限制
VRTE_III_D02		在3m~800m，无限制
VRTE_III_D03		在3m~1600m，无限制
多普勒速度选件	描述	说明
VRTE_III_DPP	多普勒调制功能
24G前端选件	描述	说明
VRTE_III_LA1	配有1收1发独立喇叭	支持1个目标角度
VRTE_III_LA2	配有2收2发独立喇叭	支持2个目标角度
VRTE_III_LA3	配有3收3发独立喇叭	支持3个目标角度
VRTE_III_LA4	配有4收4发独立喇叭	支持4个目标角度
60G前端选件	描述	说明
VRTE_III_MA1	配有1收1发独立喇叭	支持1个目标角度
VRTE_III_MA2	配有2收2发独立喇叭	支持2个目标角度
VRTE_III_MA3	配有3收3发独立喇叭	支持3个目标角度
VRTE_III_MA4	配有4收4发独立喇叭	支持4个目标角度
77G前端选件	描述	说明
VRTE_III_HA1	配有1收1发独立喇叭	支持1个目标角度
VRTE_III_HA2	配有2收2发独立喇叭	支持2个目标角度
VRTE_III_HA3	配有3收3发独立喇叭	支持3个目标角度
VRTE_III_HA4	配有4收4发独立喇叭	支持4个目标角度

标配附件

VRTE_III 标配附件
类别	描述	说明
设备主机	主机	VRTE_III_BM
随机配件	电源线	1根
随机配件	包装箱	1个
文档配置	合格证	1份
	测试报告	1份
	使用手册	1份
	安装说明书	1份

应用场景

为雷达系统全生命周期提供综合测试解决方案的重要工具

※ 雷达芯片测试：为芯片功能和性能验证提供高质量目标回波信号；

※ 雷达研发：可对雷达进行全方面测试，快速发现研发问题，缩短产品的开发周期；

※ 在环测试（HIL）：用于模拟各种驾驶场景，快速验证不同场景下的功能；

※ 场景测试：模拟各种工况场景，支持实录场景注入，验证智驾系统多场景下的性能表现。
