※ 支持导航星座全频段信号的录制与回放；
※ 支持3通道同时录制，且每通道功率独立可调；
※ 支持同步数据信息录制，包含：RS232通道、数字通道、CAN通道录制；
※ 支持标准串口数据录制，包含：差分数据、惯导数据和串口授时数据；
※ 设备内部集成导航信号监测模块可实时监测导航信号状态；
※ 通过以太网可对设备进行远程控制；
※ 通过USB/网口可对录制数据进行导入导出；
※ 默认装配8TB硬盘扩展数据存储容量；
※ 设备内置电池，续航时间可达2小时；
※ 设备具备物理按键控制功能，设备操作简单；
※ 设备具备LCD屏，通过图形化显示卫星号，载噪比等。

工作原理

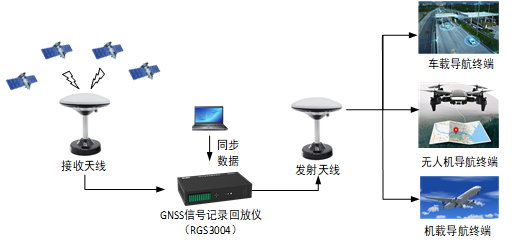

GNSS信号记录回放仪（RGS 3004）录制场景分为两种，一种为录制外场环境导航信号进行回放，另一种为录制标准GNSS信号模拟器信号进行回放。录制外场环境导航信号通过接收天线进行录制，录制标准GNSS信号模拟器信号，可通过接收天线录制也可通过有线连接进行录制。

技术参数

RGS 3004 技术参数
指标	参数	选件
频段	1.5GHz频段：BDS：B1、GPS：L1、GLONASS：L1、Galileo：E1、QZSS：L1、SBAS：BDSBAS 、WAAS 、EGNOS	RGS 3004_F1频段选件
	1.2GHz频段：BDS：B3、GPS：L2、GLONASS：L2、Galileo：E6、QZSS：L2	RGS 3004_F2频段选件
	1.1GHz频段：BDS：B2、GPS：L5、GLONASS：L3、Galileo：E5、QZSS：L5、NAVIC：L5、SBAS：BDSBAS 、WAAS 、EGNOS	RGS 3004_F3频段选件
录制通道	3个	RGS 3004_Bm基础配置
播放通道	3个
输入信号功率	-90~-30dbm
通道增益	20~70db
量化位数	1bit、2bit、4bit、8bit、16bit可设置
录制信号带宽	40MHz
输出信号功率	-90dbm~0dbm
功率调节步进	1db
带内杂散	≤-45dbc
谐波抑制	≤-40dbc
10MHz时钟信号	输入幅度7~10dbm
	输出幅度10±1dbm
	信号阻抗50±10Ω
	输出频率稳定度 ≤5.0×10^-8@1s
1PPS秒脉冲输出信号	脉冲宽度：20us±1us
	信号幅度：≥3V
	信号阻抗：50±10Ω
存储性能	默认装配8TB SSD
存储性能	存储时长：≥24h（2bit，3通道）
接口	2*CAN	RGS 3004_Bm基础配置
	1*网口
	1*RS232
	4*数字接口
	1*10MHz输出 SMA
	1*10MHz输入 SMA
	1*1PPS输出 SMA
	1*射频输入 SMA
	1*射频输出 SMA
整机尺寸	长×宽×高 ≤310mm×190mm×60mm	RGS 3004_Bm基础配置
工作电压	200V~240V/AC，50Hz~60Hz（电源适配器）
续航时间	≥2h
整机功耗	≤50W

可选选件

RGS 3004 可选选件
选件	型号	功能
基础选件	RGS3004_Bm	RGS3004产品的主机基础配置，可搭配不同频段选件
频段选件	RGS3004-F1	录制1.5GHz频段（北斗：B1、GPS：L1、GLONASS：L1、Galileo：E1、QZSS：L1、SBAS：BDSBAS 、WAAS 、EGNOS）导航信号并播放
	RGS3004-F2	录制1.2GHz频段（北斗：B3、GPS：L2、GLONASS：L2、Galileo：E6、QZSS：L2）导航信号并播放
	RGS3004-F3	录制1.1GHz频段（北斗：B2、GPS：L5、GLONASS：L3、Galileo：E5、QZSS：L5、NAVIC：L5、SBAS：BDSBAS 、WAAS 、EGNOS）导航信号并播放

应用场景

※ 汽车电子导航终端产线测试

※ 低空领域导航终端产线测试

※ 导航模块/芯片制造测试

※ 工业科研导航终端故障排查

RGS 3004 卫星导航信号录波器 是一款便携导航信号录制设备，具有全频点录制回放功能、满足汽车制造、低空领域、工业科研等行业的导航终端检测、维护、故障排查以及一致性测试需求。

产品概述

产品特点

产品功能

工作原理

技术参数

可选选件

应用场景

RGS 3004 卫星导航信号录波器是一款便携导航信号录制设备，具有全频点录制回放功能、满足汽车制造、低空领域、工业科研等行业的导航终端检测、维护、故障排查以及一致性测试需求。
