VRTE_IV 毫米波雷达测试仪

VRTE-IV是一款毫米波雷达综合测试仪，集目标特性模拟、波形分析、射频/天线/感知/抗干扰测试、智能驾驶/交通/低空场景仿真于一体，支持自定义轨迹、辐射建模及多种干扰信号，为毫米波雷达全生命周期研发测试提供全方位支持。

产品概述

VRTE_IV是一台毫米波雷达综合测试仪器，支持目标散射特性模拟，不仅能够完成雷达波形采集存储及分析，射频/天线性能、感知性能、抗干扰能力测试，还支持智能驾驶、智慧交通、低空感知避让、复杂电磁干扰场景模拟，支持自定义目标轨迹编辑、毫米波雷达辐射和天线建模，支持FMCW、PMCW、杂波等多种干扰信号类型，模拟构建真实的复杂电磁环境，全方位助力毫米波雷达全生命周期的研发测试工作。

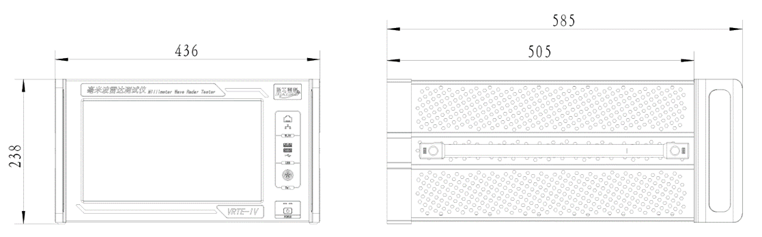

产品尺寸

产品特点

※ 功能全面

VRTE_IV集成了雷达波形分析、点云目标模拟、干扰模拟、场景模拟4大核心功能，无需额外购买其他仪器设备即可完成雷达感知性能、抗干扰评估、射频天线等测试验证工作，大幅度降低设备投入；

※ 强大的目标模拟

8个独立通道可支持多个雷达同时测试，最多支持64个独立目标模拟，能够模拟目标散射特性，可满足各种毫米波雷达测试需求；

※ 丰富的场景

内置多种标准法规场景，支持自定义智能驾驶、智慧交通、低空飞行、复杂电磁干扰场景编辑，支持雷达辐射建模及方向图设置，支持实录场景数据播放；

※ 采集存储分析

既支持实时分析雷达调制波形参数，还具备采集存储离线分析功能；

※ 可扩展性强

多达十余种选件配置可根据实际需要进行选配升级，支持离线快速升级；

※ 支持自校准

可选配校准选件用于对产品进行自动校准，无需定期返厂校准。

产品功能

※ 雷达感知性能测试

· 支持点目标/点云目标回波模拟

· 支持雷达距离探测范围/精度/分辨率测试

· 支持雷达速度探测范围/精度/分辨率测试

· 支持雷达角度探测范围/精度/分辨率测试

· 支持雷达威力范围测试

· 支持雷达虚警率/漏检率/探测率测试

※ 雷达抗干扰评估

· 支持行车/会车/倒车等多种干扰场景模拟

· 支持隧道等杂波干扰场景模拟

· 支持干扰场景库

· 支持毫米波雷达辐射建模

· 内置多种雷达模型

· 支持实录干扰数据播放

· 支持实录雷达信号播放

※ 雷达信号分析

· 能够分析信号工作带宽

· 能够分析信号功率平坦度

· 能够分析信号调频斜率

· 能够分析信号调制脉冲宽度测试

· 能够分析信号调制周期测试

· 支持雷达天线方向图测试

· 支持雷达发射EIRP测试

· 支持雷达信号采集存储

※ 交通场景模拟

· 内置多种法规测试场景库

· 支持智驾场景

· 支持智慧交通场景

· 支持低空飞行感知避让场景

· 支持自定义多目标场景

· 支持目标场景库

· 支持实录场景播放

工作原理

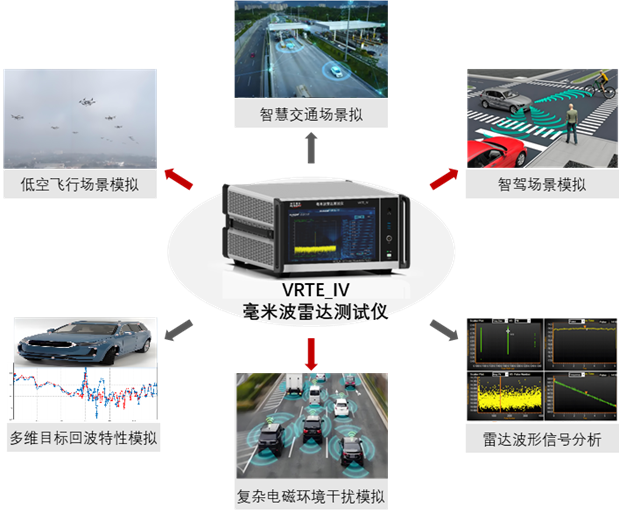

VRTE_IV产品以其专业的多维度目标回波模拟、雷达辐射建模、信号采集存储分析能力，及强大的场景编辑管理能力，可广泛应用于智能驾驶、智慧交通、低空飞行等毫米波雷达传感器应用领域。

技术参数

VRTE_IV 主机技术参数
射频指标
射频频率范围	24~25GHz	VRTE_IV_LA选件
	60~64GHz	VRTE_IV_MA选件
	76~81GHz	VRTE_IV_HA选件
	92~94GHz	VRTE_IV_WA选件
瞬时带宽	1GHz	VRTE_IV_Bm基础配置
	2GHz	VRTE_IV_BW01带宽扩展选件
	5GHz	VRTE_IV_BW02带宽扩展选件
功率平坦度	≤ ±1.5dB，1GHz带宽	VRTE_IV_Bm基础配置
	≤ ±2.0dB，2GHz带宽	VRTE_IV_BW01带宽扩展选件
	≤ ±3.0dB，5GHz带宽	VRTE_IV_BW02带宽扩展选件
杂散抑制	≥ 50dBc
输入抗烧毁功率	≥ 6dBm
最大输入功率（不含天线）	≥ -15dBm
最大输出功率（不含天线）	≥ 15dBm
目标模拟
最小目标距离	≤3m+空间距离	VRTE_IV_Bm基础配置
	无视空间距离（0m）	VRTE_IV_SR近距离选件
最大目标距离	400m	VRTE_IV_Bm基础配置
	800m	VRTE_IV_DR01距离扩展选件
	1600m	VRTE_IV_DR02距离扩展选件
	3200m	VRTE_IV_DR03距离扩展选件
距离步进	0.01m
目标类型	点目标	VRTE_IV_Bm基础配置
	4个点云	VRTE_IV_SP01目标散射特性模拟选件
	8个点云	VRTE_IV_SP02目标散射特性模拟选件
	16个点云	VRTE_IV_SP03目标散射特性模拟选件
	32个点云	VRTE_IV_SP04目标散射特性模拟选件
点目标数量	1个/通道	VRTE_IV_Bm基础配置
	2个/通道	VRTE_IV_TN01目标数量升级选件
	4个/通道	VRTE_IV_TN02目标数量升级选件
	8个/通道	VRTE_IV_TN03目标数量升级选件
速度范围	±1000km/h
速度步进	±0.01km/h
RCS动态范围	100dB
RCS调节步进	0.1dB
典型目标RCS	60~-20dBsm@100m,支持目标RCS起伏特性模拟
波形分析
时域波形分析功能		VRTE_IV_RSA选件实现雷达波形分析功能
带内频谱分析功能
支持实时分析
支持离线分析
调制分析功能	脉冲信号分析功能
	支持相位分析功能
	调频斜率分析功能
	调频带宽分析功能
	调频线性度分析功能
采集存储功能
支持雷达数据采集存储
场景模拟
内置多个标准法规场景		VRTE_IV_SIM实现运动场景模拟功能
支持自定义场景
支持场景库管理
支持编辑多目标运动轨迹
支持实录场景数据回放
在环仿真接口
支持在环仿真及自动化测试
干扰模拟
指标	参数	选件
干扰信号类型	噪声、CW、Pulse、FMCW、SFMCW、PMCW等	VRTE_IV_JAM实现干扰模拟功能
脉冲宽度	0.1us~10ms
脉冲周期	1us~100ms
占空比	1%~100%
调频斜率	1MHz/us~100MHz/us
最大干扰带宽	≥5GHz
最大干扰密度	≥100w脉冲/s
支持实采干扰信号回放功能
支持干扰场景编辑及保存
支持干扰场景库
支持辐射模型编辑及保存
支持辐射波形设置
支持辐射方向图设置
自校准
设备无需返厂即可执行校准并生成校准报告		VRTE_IV_B12

订购选件

VRTE_IV 订购选件
基础选件		功能
VRTE_IV_BM		VRTE_IV产品的主机基础配置，可搭载不同频段的收发前端或阵列天线前端
收发前端选件		功能
24G收发前端	VRTE_IV_LA1~8	实现24GHz~25GHz雷达信号收发，最多支持8个
60G收发前端	VRTE_IV_MA1~8	实现60GHz~64GHz雷达信号收发，最多支持8个
77G收发前端	VRTE_IV_HA1~8	实现76GHz~81GHz雷达信号收发，最多支持8个
92G收发前端	VRTE_IV_WA1~8	实现92GHz~94GHz雷达信号收发，最多支持8个
中频通道升级选件		功能
VRTE_IV_B01		增加一个中频通道，单个设备最多可支持8个通道，不同带宽支持的通道数有所不同
带宽升级选件		功能
VRTE_IV_BW01		将1个中频通道升级到2GHz瞬时带宽
VRTE_IV_BW02		将1个中频通道升级到5GHz瞬时带宽
目标距离升级选件		功能
VRTE_IV_SR		近距离目标选件，可无视空间距离（0m）
VRTE_IV_DR01		最远距离升级到800m
VRTE_IV_DR02		最远距离升级到1600m
VRTE_IV_DR03		最远距离升级到3200m
目标数量升级选件		功能
VRTE_IV_TN01		单个通道升级到2个独立目标	每个目标具有独立的距离、速度、RCS，最大支持64个目标
VRTE_IV_TN02		单个通道升级到4个独立目标
VRTE_IV_TN03		单个通道升级到8个独立目标
目标散射特性选件		功能
VRTE_IV_SP01		支持4个点云	目标类型为点云目标，目标散射特性可模拟汽车、卡车、行人、无人机等类型
VRTE_IV_SP02		支持8个点云
VRTE_IV_SP03		支持16个点云
VRTE_IV_SP04		支持32个点云
信号分析选件		功能
VRTE_IV_VSA		实现时域、带内频谱、时频分析等，支持波形数据采集存储
场景模拟选件		功能
VRTE_IV_SIM		内置标准法规场景，支持模拟复杂的多目标场景
干扰模拟选件		功能
VRTE_IV_JAM		支持多种典型干扰场景，雷达辐射建模及方向图设定
自校准选件		功能
VRTE_IV_B12		可选自校准选件，设备无需返厂即可执行校准并生成校准报告

标配附件

VRTE_IV 标配附件
类别	描述	说明
设备主机	主机	VRTE_IV
随机配件	电源线	1根
	射频线缆	1根
	前端供电线	1根
	包装箱	1个
文档配置	合格证	1份
	测试报告	1份
	使用手册	1份
