VRTE_Pb 模拟目标回波信号的同时还可以进行频谱分析，天线测试等，主要应用于毫米波雷达下线检测、标定等领域，具有稳定性高、通用性强、安装适配简单、使用方便等特点。

产品概述

VRTE_Pb 毫米波雷达测试仪可用于毫米波雷达标定及生产下线检测，采用VRTE_Pb单个设备即可同时实现目标性能测试和射频性能测试，还可支持扩展24GHz / 60GHz / 77GHz / 92GHz等多个毫米波应用频段，可以满足智能车载、安防交通、智能家居、健康监护，智慧交通等领域毫米波雷达生产一致性测试。

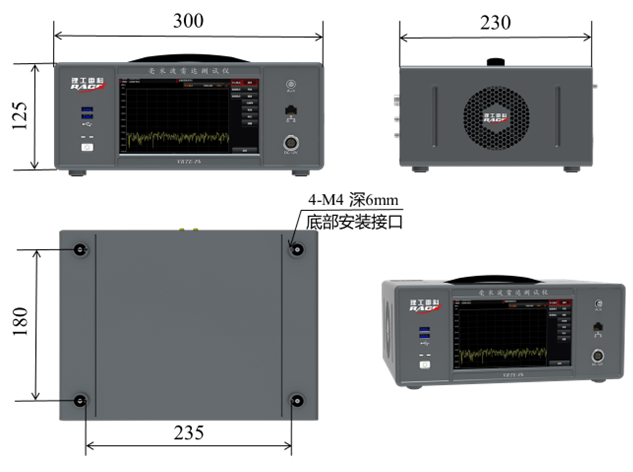

产品尺寸

结构采用轻量化、便携的理念进行设计，长×宽×高： 300mm × 230mm × 125mm

产品特点

※ 可模拟目标距离 / 速度 / RCS回波，支持标定和目标检测性能测试

※ 具有频谱分析功能，支持EIRP、方向图等测试；

※ 可扩展24G / 60G / 77G / 92G等多个频段；

※ 支持长时间稳定性运行。

产品功能

※ 频谱分析功能：

内置频谱分析选件，基于高速信号处理提供了最高可达1.2THz/s的扫频分析能力，能够快速的进行FMCW等信号频谱积累，提取测试结果，极大的提高了测试效率。

※ 频率扩展功能：

单个设备可支持24G、60G、77G、92G等多个频段的毫米波雷达测试，支持升级扩展复用，大幅度降低成本投入

※ 高性能射频：

采用全新一代射频平台，提供业内出色的射频性能，可大幅度降低测试结果的不确定性。

※ 长时间稳定运行：

产品全新的专利补偿技术，具有出色的稳定性，支持7*24h稳定运行，是生产一致性的强力保障

设备软件

VRTE_Pb 产品内置操作软件，软件主要分为操作区域和显示区域，便于参数设置和查看测试信息。

在参数设置上，简化了需要的参数设置项目，仅需简单的几个操作即可完成测试，大大提高测试效率。显示区域不仅可以展示目标信息还可以展示设备和操作日志信息，能够快速查看设备运行状态和其他信息。

设备软件示意图

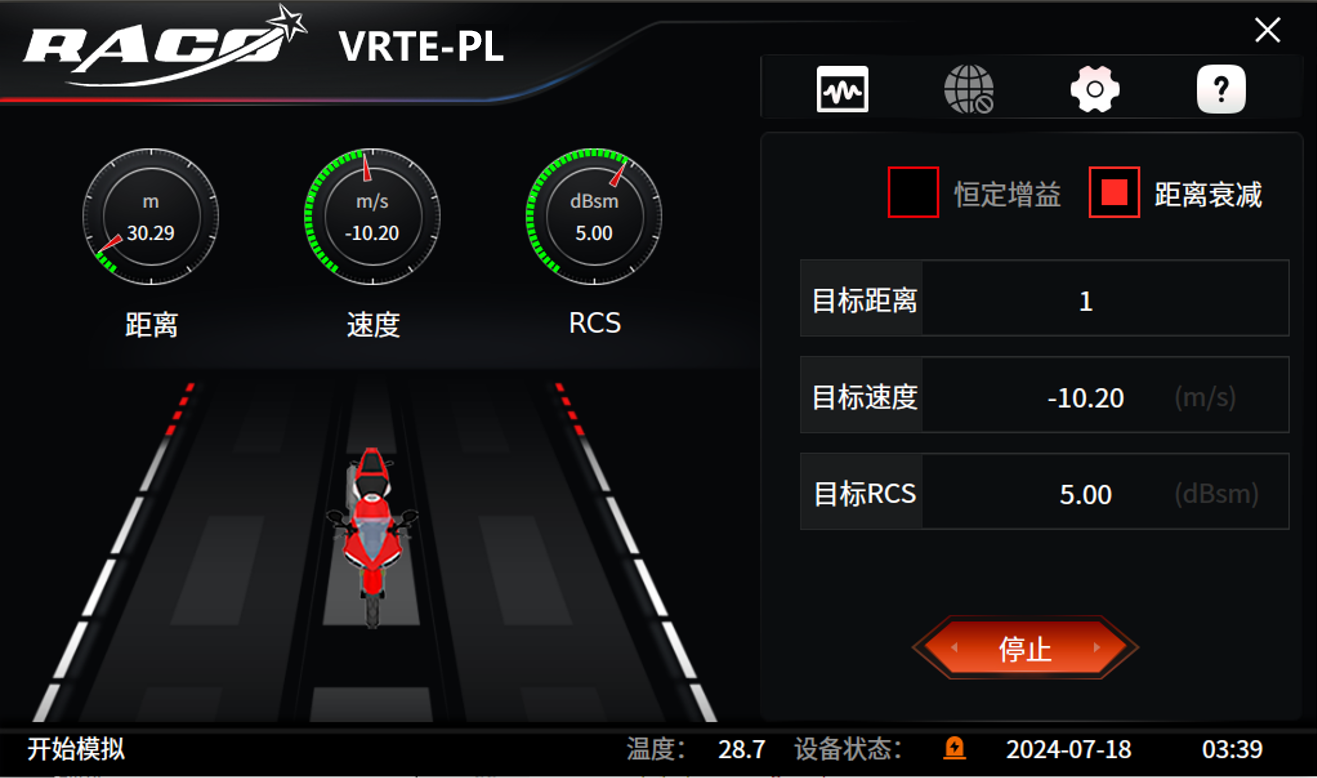

主界面

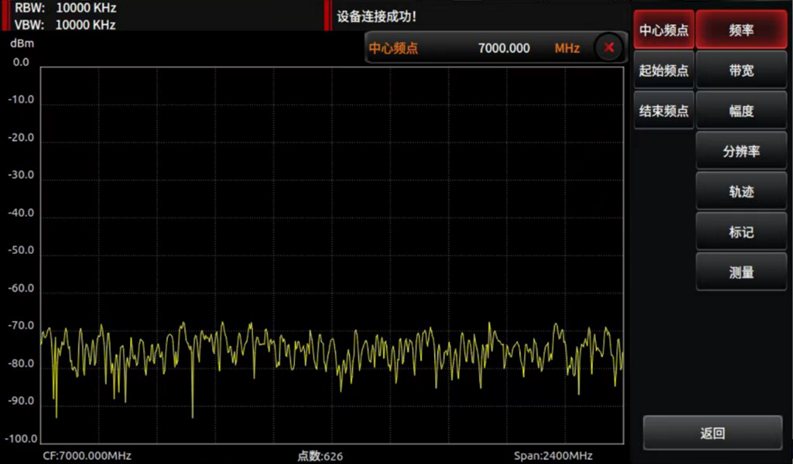

频谱界面

技术参数

订购选件

VRTE_Pb 订购选件
基础版本	说明
VRTE_Pb_Bm	前端内置
VRTE_Pb_Bn	前端外置
频率范围选件	说明
VRTE_Pb_B01	24GHz~25GHz，1GHz瞬时带宽
VRTE_Pb_B02	60GHz~64GHz，4GHz瞬时带宽
VRTE_Pb_B03	76GHz~77GHz，1GHz瞬时带宽
VRTE_Pb_B04	76GHz~79GHz，3GHz瞬时带宽
VRTE_Pb_B05	76GHz~81GHz，5GHz瞬时带宽
VRTE_Pb_B06	92GHz~96GHz，4GHz瞬时带宽
距离选件	说明
VRTE_Pb_D01	2~300m范围，3个距离档位
VRTE_Pb_D02	2~300m范围，5个距离档位
VRTE_Pb_D03	2~300m范围，8个距离档位
VRTE_Pb_D04	2~300m范围，16个距离档位
VRTE_Pb_D05	3~400m范围，连续距离
频谱选件	说明
VRTE_SAE90	频谱分析功能
多普勒选件	说明
VRTE_Pb_DPP	多普勒速度模拟，±720km/h
射频线缆选件	说明
VRTE_Pb_L1	长度1m射频线
VRTE_Pb_L2	长度2m射频线
VRTE_Pb_L3	长度3m射频线
天线选件	说明
VRTE_Ant_L20	24~25GHz，20dBi增益天线
VRTE_Ant_L10	24~25GHz，10dBi增益天线
VRTE_Ant_M20	60~64GHz，20dBi增益天线
VRTE_Ant_M10	60~64GHz，10dBi增益天线
VRTE_Ant_H20	76~81GHz，20dBi增益天线
VRTE_Ant_H10	76~81GHz，10dBi增益天线
VRTE_Ant_W20	92~96GHz，20dBi增益天线
VRTE_Ant_W10	92~96GHz，10dBi增益天线
单天线选件	说明
VRTE_SNW_12CM	76~81GHz环形器，含25dBi增益天线

标配附件

VRTE_Pb 标配附件
类别	描述	说明
设备主机	主机：扩频前端内置	VRTE_Pb_Bm
设备主机	主机：扩频前端外置	VRTE_Pb_Bn
随机配件	电源适配器	1个
随机配件	包装箱	1个
文档配置	合格证	1份
	测试报告	1份
	使用手册	1份
	安装说明书	1份

应用场景

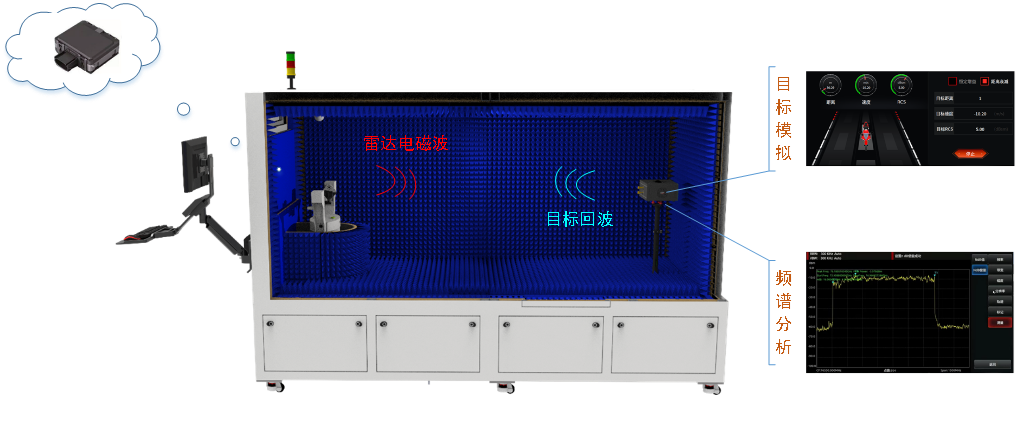

毫米波雷达辐射的电磁波信号通过空间进行传输，VRTE_Pb毫米波雷达测试仪通过喇叭天线接收到雷达信号后，进行目标距离/速度/RCS调制后发射目标回波信号，同时由内置频谱接收机完成接收信号的频谱测量功能，在完成目标模拟的同时，实现雷达信号频谱分析。

应用场景示意图
