VRTE_P 毫米波雷达测试仪
VRTE_P是我司针对雷达生产下线检测的一款雷达快速仿真测试仪。
产品概述
VRTE_P是我司针对雷达生产下线检测的一款雷达快速仿真测试仪，能够模拟回波信号，支持77GHz频段，可以对雷达产品测距、测速、测角等功能进行检测，是毫米波雷达质量检测的必备工具。
产品特点
※ 稳定性高：支持长时间连续运行，故障率低
※ 批量测试优化：针对雷达的批量生产进行了优化，极大提高生产效率
※ 用户友好界面：操作简单、快捷，大大缩短调试时间
※ 自动化测试：可进行配合自动化测试系统搭建，提高测试效率
※ 易于集成：设备体积小巧，便于快速集成
技术参数
| VRTE_P 技术参数 | |
| 频率 | |
| 频率范围 | 76GHz~81GHz |
| 信号带宽 | |
| 瞬时带宽 | 1GHz（76GHz~77GHz） |
| 3GHz（76GHz~79GHz） | |
| 5GHz（76GHz~81GHz） | |
| 距离模拟 | |
| 目标数量 | 1个 |
| 距离设置挡位 | 3 / 5 / 8（2m~300m范围内可定制距离段） |
| 速度多普勒模拟 | |
| 速度设置挡位 | 3 / 5 / 8（-700km/h~700km/h范围内可定制固定速度） |
| RCS动态范围 | |
| 动态范围 | -10dBsm~50dBsm，1dB步进 |
| 监测接口 | |
| IF端口 | SMA |
| 其他指标 | |
| 工作电压 | AC 220V ± 10%，50 / 60Hz |
| 设备尺寸 | 268mm（长）×289mm（宽）×92mm（高） |
| 设备重量 | 3kg |
| 工作温度 | -10℃ ~ +55℃ |
| 工作湿度 | ≤ 90% |
订购选件
| VRTE_P 订购选件 | ||
| Base | 指标 | 参数 |
| VRTE_P_Bm | 基础版本 | 裸机 |
| 频率范围选件 | 指标 | 参数 |
| VRTE_P_B01 | 频率覆盖范围76GHz ~77GHz | 1G带宽覆盖 |
| VRTE_P_B02 | 频率覆盖范围76GHz ~79GHz | 3G带宽覆盖 |
| VRTE_P_B03 | 频率覆盖范围76GHz ~81GHz | 5G带宽覆盖 |
| 目标距离调制选件 | 指标 | 参数 |
| VRTE_P_D01 | 具有3个固定距离调制能力 | 用户可定制3个距离段 |
| VRTE_P_D02 | 具有5个固定距离调制能力 | 用户可定制5个距离段 |
| VRTE_P_D03 | 具有8个固定距离调制能力 | 用户可定制8个距离段 |
| 多普勒调制选件 | 指标 | 参数 |
| VRTE_P_DPP01 | 具有3个固定速度调制能力 | 用户可定制3个速度段 |
| VRTE_P_DPP02 | 具有5个固定速度调制能力 | 用户可定制5个速度段 |
| VRTE_P_DPP03 | 具有8个固定速度调制能力 | 用户可定制8个速度段 |
标配附件
| VRTE_P 标配附件 | ||
类别 | 描述 | 说明 |
| 设备主机 | 主机 | VRTE_P_BM |
| 随机配件 | 电源线 | 1根 |
| 包装箱 | 1个 | |
| 文档配置 | 出厂测试报告 | 1份 |
| 使用说明书 | 1份 | |
| 合格证 | 1份 | |
应用场景
※ 雷达EOL测试：在雷达的EOL测试环节提供质量检测，提高产线良率。

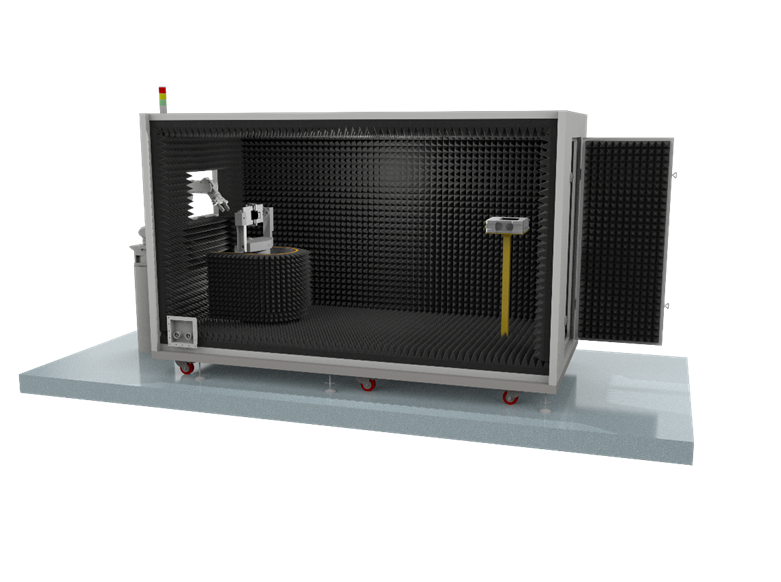

应用场景示意图
