VRTE_LTS 激光雷达测试仪

VRTE_LTS 是一种高性能激光雷达测试与验证设备，其核心功能是模拟真实场景下的雷达目标回波特性，精准评估雷达性能指标和测量精度。

产品概述

VRTE_LTS 激光雷达测试仪是一种高性能激光雷达测试与验证设备，其核心功能是模拟真实场景下的雷达目标回波特性（如距离、反射率、形状等），精准评估雷达性能指标和测量精度。通过在实验室环境中模拟多种测试场景，该测试仪可显著提升雷达系统开发效率和安全性，是提升雷达系统性能的关键技术支撑设备。

产品尺寸

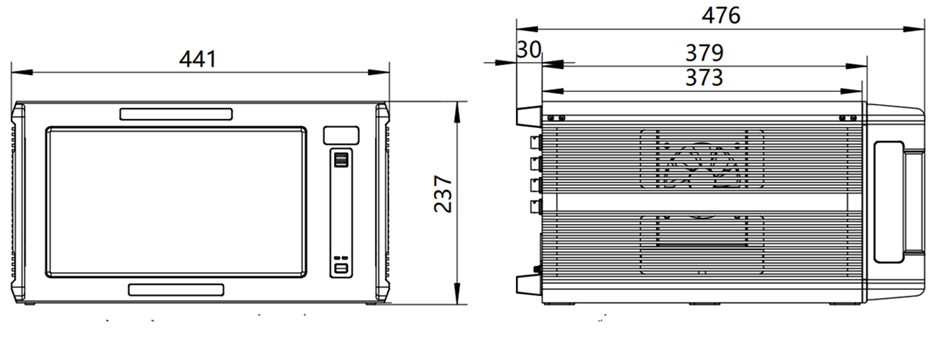

主机尺寸（长*宽*高：476mm*441mm*237mm）

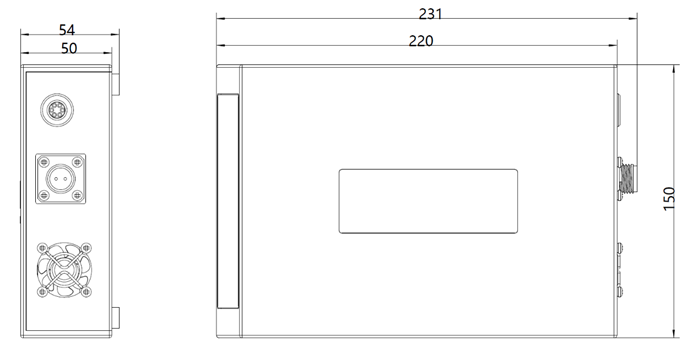

镜头尺寸（长*宽*高：231mm*150mm*54mm）

产品特点

※ 高精度：

具有优异的距离精度指标，高达1cm，能够精准的进行雷达标定和测试

※ 支持速度模拟：

创新的速度模拟技术，支持FMCW雷达测试

※ 可灵活扩展：

采用分离式设计，支持主流的905nm波长，也支持快速扩展1550nm波长，单个设备可支持多个波段，降低研发投入

产品功能

※ 激光雷达信号收发

a) 支持905nm/1550nm激光雷达

b) 支持其他波长

※ 激光雷达目标回波模拟

a) 距离范围：2 ~ 400m

b) 目标反射率：10% ~ 95%

c) 支持汽车/行人/树木等不同类型目标

d) 支持目标模型加载

※ 激光雷达点云性能测试

a) 支持测距能力测试

b) 支持距离精度测试

c) 支持角度精度测试

d) 支持视场角测试

e) 支持角度分辨率测试

f) 支持反射特性测试

g) 支持漏检角测试

h) 支持点频/帧频测试

i) 支持丢点率测试

产品软件

产品内置操作软件，软件主要分为操作区域和显示区域，便于参数设置和查看测试信息。在参数设置上，简化了需要的参数设置项目，仅需简单的几个操作即可完成测试，大大提高测试效率。显示区域不仅可以展示目标信息还可以展示设备和操作日志信息，能够快速查看设备运行状态和其他信息。

产品软件示意图

技术参数

VRTE_LTS 技术参数
波长	参数
激光波长	905nm / 1550nm
距离仿真	参数
距离范围	2~400m
距离步进	0.1m
距离扫描	2~400m, 0.1m步进
反射率仿真	参数
反射率范围	10%~95%
反射率调节步进	5%
速度仿真	参数
速度范围	± 500km/h
速度步进	± 0.01km/h
输出动态	参数
动态范围	0~40dB
动态步进	0.25dB
收发镜头输入脉冲	参数
输入脉冲宽度范围	≥ 2ns
输入脉冲功率范围	2~200W

订购选件

VRTE_LTS 订购选件
选件	型号	指标	参数
905nm收发镜头	VRTE_LTS_L905	波长范围	905nm ± 10nm
		输入脉冲宽度范围	≥ 2ns
		最大输入脉冲峰值功率	200W
		最小输入脉冲峰值功率	2W
		水平视场角	独立使用：± 5° 结合工装：± 180°
1550nm收发镜头	VRTE_LTS_L1550	波长范围	1550nm ± 10nm
		输入脉冲宽度范围	≥ 2ns
		最大输入脉冲峰值功率	200W
		最小输入脉冲峰值功率	2W
		水平视场角	独立使用：± 5° 结合工装：± 180°
距离步进升级选件	VRTE_LTS_RS01	距离步进	0.1m
速度模拟选件	VRTE_LTS_DPP	速度范围	± 500km/h
速度模拟选件	VRTE_LTS_DPP	速度步进	± 0.01km/h
协作工装	VRTE_LTS_EZT	支持安装激光雷达、支持方位角度姿态程控调节、支持俯仰角度姿态程控调节、支持径向距离手动调节、支持安装高度手动调节、支持水平状态显示、支持垂直状态显示、支持激光对准指示
		承重	≥ 5kg
		方位调节范围	± 180°
		方位调节步进	0.1°
		俯仰调节范围	± 20°
		俯仰调节步进	0.1°
		程控调节速度	≥ 5°/s
		径向调节范围	≥ 100mm
		径向调节分辨率	＜ 1mm
		高度调节范围	≥ 100mm
		高度调节分辨率	＜ 1mm

标配附件

VRTE_LTS 标配附件
类别	描述	说明
设备主机	主机	VRTE_LTS
随机配件	电源线	1根
随机配件	包装箱	1个
文档配置	合格证	1份
	测试报告	1份
	使用手册	1份

应用场景

※ 激光雷达研发测试

※ 激光雷达生产下线检测

※ 激光雷达定检测量
